Fab Lab Akureyri - Smiðja 2026

Hér höldum við utan um efni tengt smiðjunni

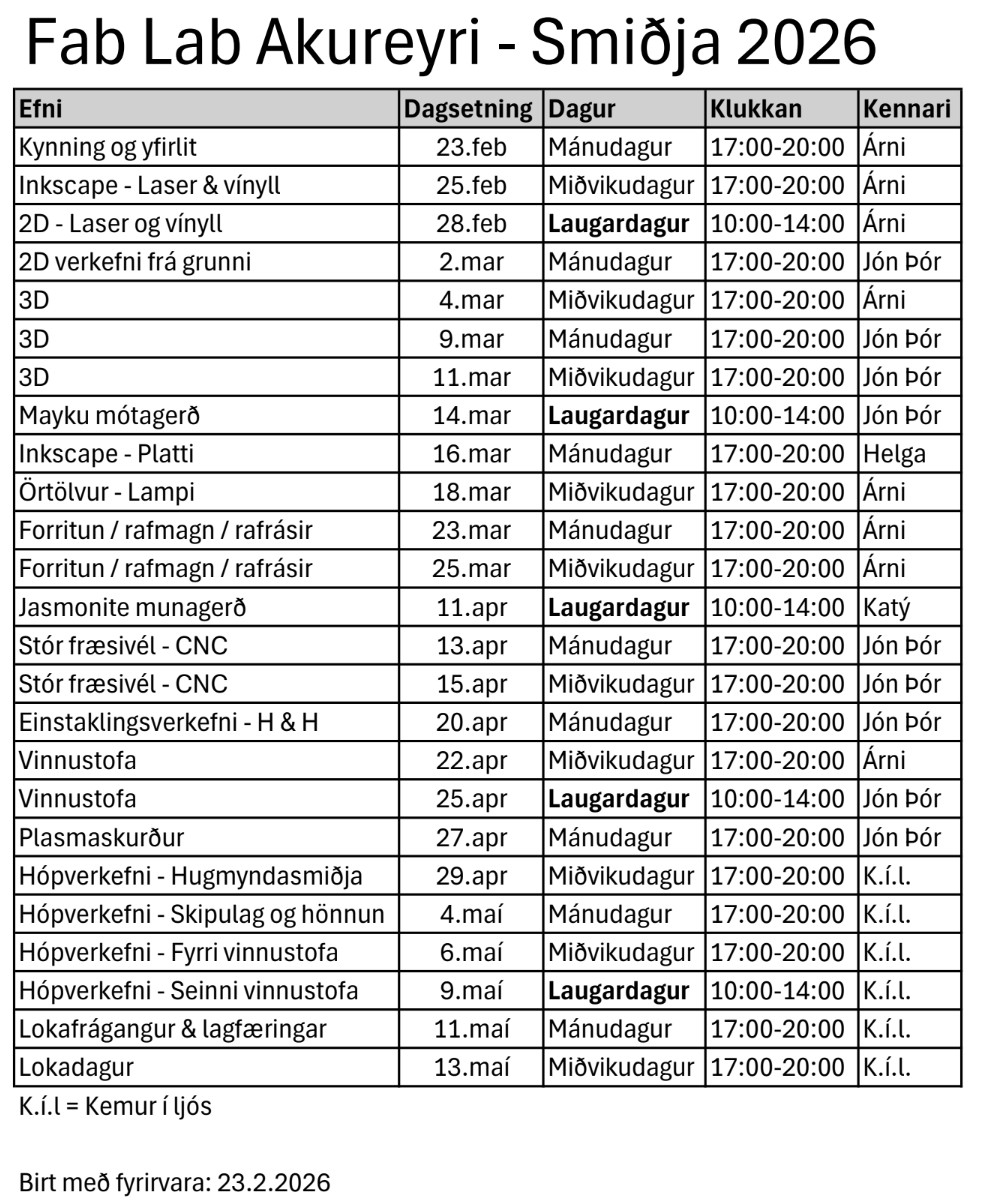

Stundatafla

Inkscape

Inkscape er öflugt "vector" myndvinnsluforrit. Það er fullkomlega sambærilegt við t.d. Illustrator sem margir þekkja.

Forritið er ókeypis, opið og frjálst. Það má sækja hér: inkscape.org

Efni tengt Inkscape

3D hönnun og prentun

Hönnunarforrit

OpenSCAD kóði

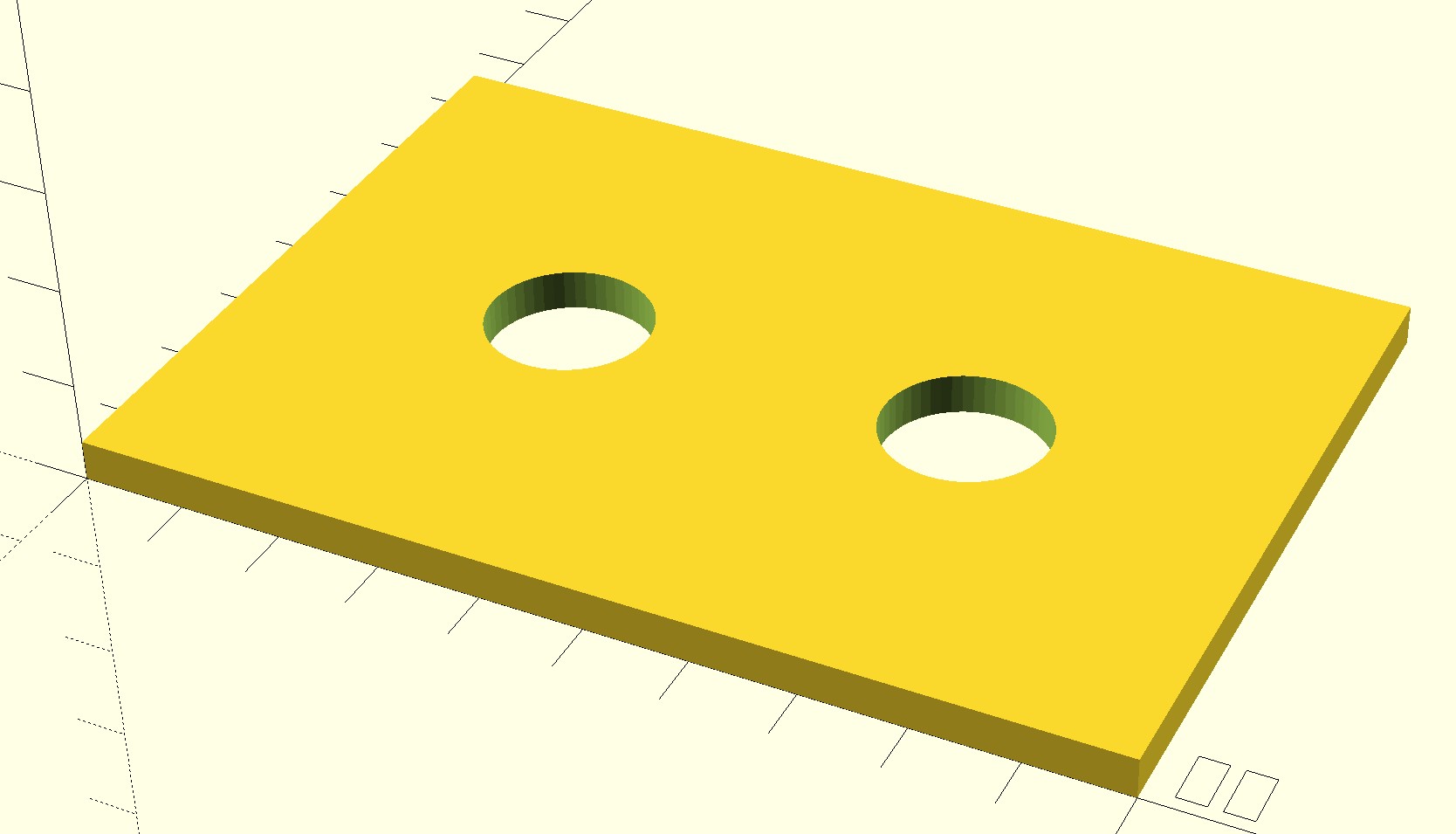

Einfalt brakkett

$fn = 50;

difference() {
    cube([100,70,4]);

    translate([30,35,0])
        cylinder(h=5, d=16);

    translate([70,35,0])
        cylinder(h=5, d=16);
}

Brakkett

Tafla

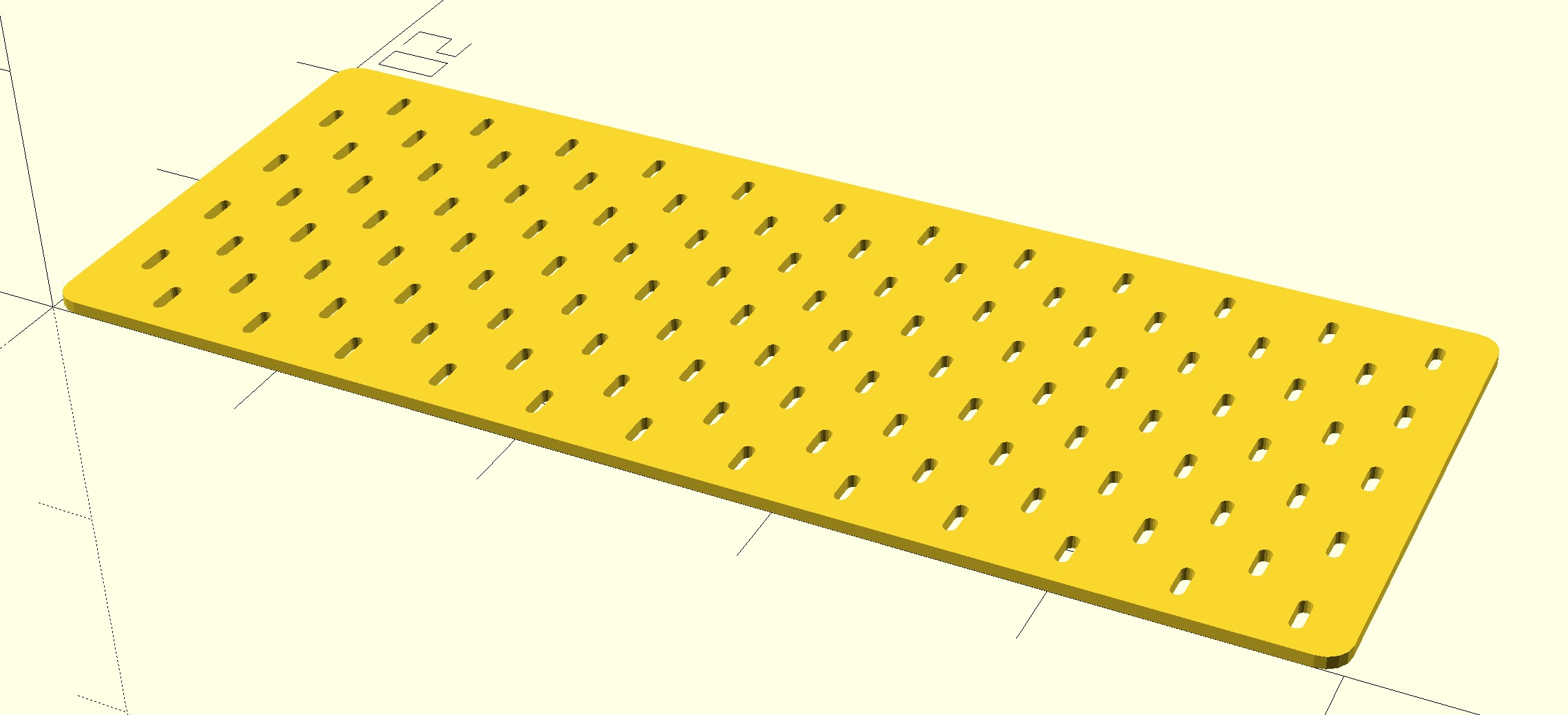

// Parametric SKÅDIS-style pegboard (optimized)
// Origin: (0,0,0) at bottom-left of front face; Z is thickness outward (+Z)

//////////////////////////
// User parameters
//////////////////////////
material_thickness = 5;    // mm
board_width        = 1000; // mm
board_height       = 400; // mm

//////////////////////////
// Defaults (SKÅDIS-ish)
//////////////////////////
slot_w     = 5;    // mm
slot_l     = 15;   // mm
pitch_x    = 40;   // mm
pitch_y    = 20;   // mm
stagger    = true; // alternate rows shift by pitch_x/2
min_margin = 10;   // mm (keeps slots away from edges)

corner_r   = 10;   // mm (rounded corner radius)

$fn = 16;          // smoothness for round parts

//////////////////////////
// Helpers
//////////////////////////

// 2D rounded rectangle using hull of 4 circles
module rounded_rect_2d(w, h, r) {
    r2 = min(r, min(w, h)/2);
    hull() {
        translate([r2,     r2])     circle(r=r2);
        translate([w-r2,   r2])     circle(r=r2);
        translate([w-r2, h-r2])     circle(r=r2);
        translate([r2,   h-r2])     circle(r=r2);
    }
}

// 2D obround slot (rounded rectangle) centered at origin, vertical orientation
module slot_2d(width, length) {
    r = width/2;
    L = max(length, width);
    hull() {
        translate([0,  (L/2 - r)]) circle(r=r);
        translate([0, -(L/2 - r)]) circle(r=r);
    }
}

//////////////////////////
// Main model (optimized)
//////////////////////////

module pegboard(
    w, h, t,
    slot_w, slot_l,
    px, py,
    stagger_rows,
    margin,
    corner_r
){
    // Compute usable center ranges so slots don't violate margins
    x_min = margin + slot_w/2;
    x_max = w - (margin + slot_w/2);
    y_min = margin + slot_l/2;
    y_max = h - (margin + slot_l/2);

    valid = (x_max >= x_min) && (y_max >= y_min);

    // --- 2D boolean first, then extrude once ---
    linear_extrude(height=t)
    difference() {
        // Board outline (2D)
        rounded_rect_2d(w, h, corner_r);

        // Slots union (2D), subtracted from board outline
        if (valid) {
            union() {
                // number of rows that fit
                j_max = floor((y_max - y_min) / py);

                for (j = [0 : j_max]) {
                    y = y_min + j*py;
                    shift = (stagger_rows && (j % 2 == 1)) ? (px/2) : 0;

                    // compute k-range directly (no arrays)
                    k0 = ceil((x_min - shift) / px);
                    k1 = floor((x_max - shift) / px);

                    for (k = [k0 : k1]) {
                        x = shift + k*px;
                        translate([x, y])
                            slot_2d(slot_w, slot_l);
                    }
                }
            }
        }
    }
}

// Render
pegboard(
    board_width, board_height, material_thickness,
    slot_w, slot_l,
    pitch_x, pitch_y,
    stagger,
    min_margin,
    corner_r
);

Tafla

Hér má finna það sem þarf til að búa til Ikea Skadis aukahluti

Fusion 360

Lampinn

Arduino IDE && lampinn

Fórum í Arduino IDE og hvernig við forritum lampann.

Forritið má sækja hér: Arduino IDE

Við notum ESP32C3 frá Seeed Studio, nánari upplýsingar hér: Xiao ESP32C3

Mæli einnig með þessari síðu sem inniheldur margskonar upplýsingar og gagnlegar skýringar í tengslum við kubbinn sem við notum: Fabxiao

Til að geta forritað kubbinn í tölvunum ykkar þurfið þið að setja upp aukapakka:

  • Opna Arduino IDE
  • Velja File -> Preferences og í Additional boards manager bæta þessari línu við:
https://espressif.github.io/arduino-esp32/package_esp32_index.json

Næst þarf að fara í Boards manager, leita að esp32 (Espressif Systems) og setja það upp.

Að lokum þarf að velja ESP32C3 og rétt port til að senda kóðann yfir á kubbinn.

Rafmagn og rafrásir

Circuits í TinkerCAD skoðaðar ásamt "kubba" (e. Codeblocks) forritun skoðuð.

Wokwi einnig skoðaður, mjög sniðugt þar sem þar er að finna sama kubbinn og við notum mikið í Fab Lab, ESP32C3. Hægt að forrita þar í Arduino kóða og Python.

Rafrásagerð í KiCad skoðuð. Settum upp Fab Lab íhluta viðbótina, sjá leiðbeiningar. Það er mjög sniðugt, því þar inni eru tengingar og módel fyrir margt af því sem er almennt til á lager í Fab Lab.
